当前位置 : 首页 > 产品中心 > 斜板式浓缩机 斜板式浓缩机

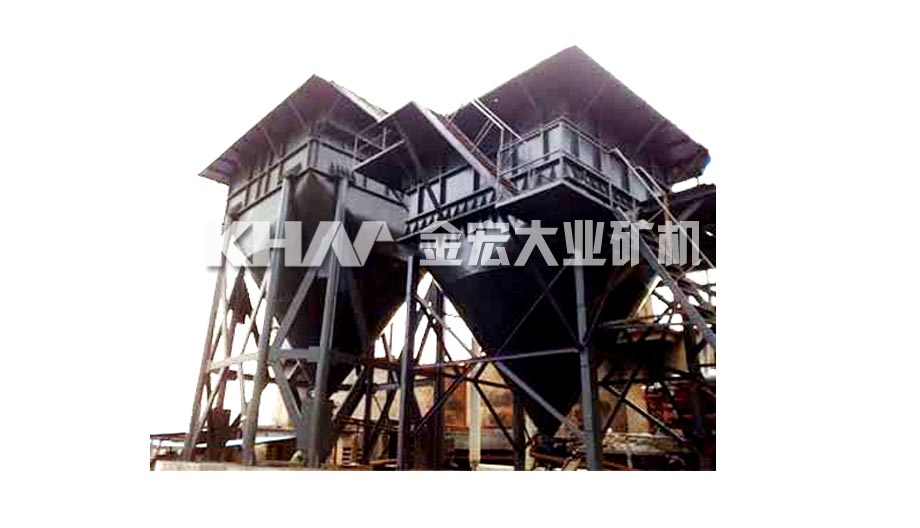

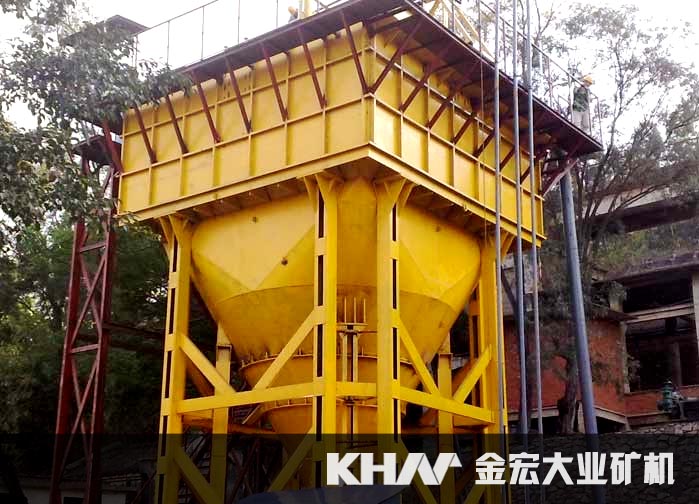

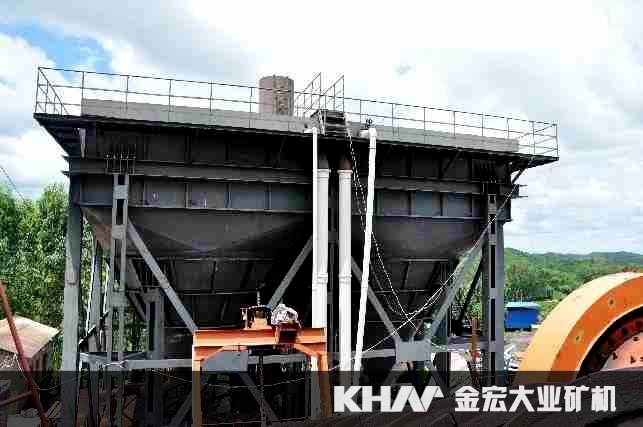

斜板式浓缩机

【产品简介】一种在沉降区设计倾斜平行板的矿浆重力浓缩设备。
【沉降面积】20~3500m2
【产品改进】在斜板浓缩机机壳内的中心安装搅拌装置,在锥斗区外壁上设置有振动器,加快絮团浓缩的同时也防止矿浆的堵塞。

邮箱 : khmchina@163.com

斜板式浓缩机

【产品简介】一种在沉降区设计倾斜平行板的矿浆重力浓缩设备。
【沉降面积】20~3500m2
【产品改进】在斜板浓缩机机壳内的中心安装搅拌装置,在锥斗区外壁上设置有振动器,加快絮团浓缩的同时也防止矿浆的堵塞。




优势特点
  • 机壳外振动器通过高频振动和冲击能有效消除物料在料仓内的堵塞现象,使物料顺利排出。

  • 增设底流阀,将其关闭或调小能将物料振实,从而提高底流浓度。

  • 浓缩机中置入若干斜板组架,更适于设备大型化和降低设备高度,提高处理能力2~3倍。

工作原理


整机包括上部箱体和下部锥体。上部箱体内有斜置的斜板组群,斜板组群由若干个相互独立的斜板单元构成,处理物料由斜板单元下端两侧进入,斜板组群上方有一贯通全长的溢流槽,槽底开有节流孔,造成外排溢流的水力背压,保证各斜板单元载荷均匀,防止径向紊流。侧向半逆流的给料方式,能使下沉的固体颗粒、上行的澄清液各行其道,互不干扰,沿斜板下滑的浓泥进入下部锥体后,压缩脱水,并靠重力外排,亦可借助于机械振动使浓泥顺利外排。

斜板浓缩机主要用于细粒煤泥和浮选尾矿的澄清、浓缩, 也可用于其它行业处理含有固体微粒的各种矿浆。

技术参数

XBNZ型产品规格表

型号 外形尺寸(毫米) 容积 机重
(沉降面积/倾角) A B C C1 C2 (m3) (Kg)
20/45° 3127 1550 3976 2270 / 3.9 2116
30/45° 3360 1880 4582 2900 / 7 2436
50/45° 4180 2220 5865 3620 1000 11.6 3632
100/45° 4922 2902 6636 2900 2900
20/55° 2860 1550 4200 2270 / 3.9 1611
30/55° 3159 1880 4823 2900   7
50/55° 3862 2218 6143 3620 1000 11.6 4128
100/55° 4588 2902 6916 4316 1000   6538

XBNY型产品规格表

规格(内径m) 6 59 12 15 22 30
沉降面积(m2) 180 270 450~750 700~1200 2200 3500
