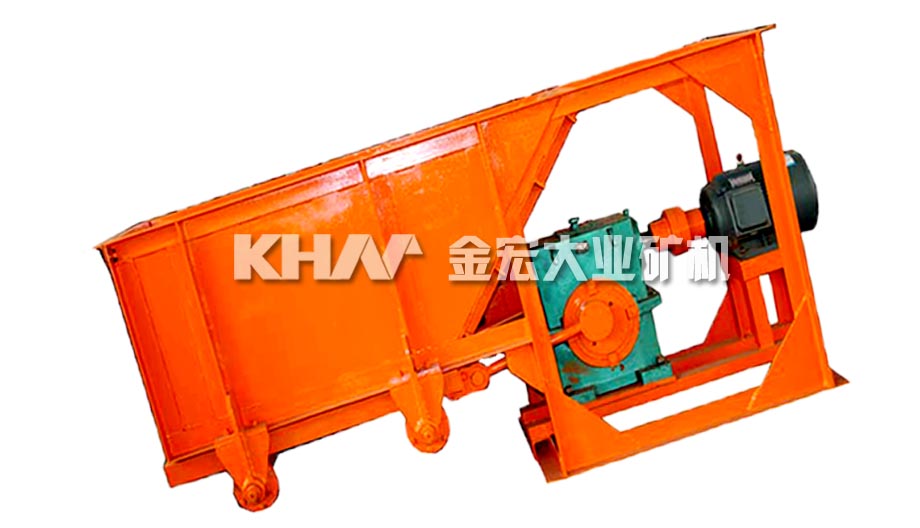

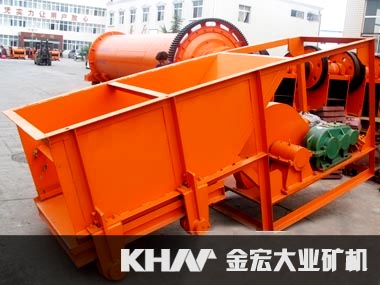

槽式给矿机
槽式给矿机适用于冶金、矿山、保工、建筑、选矿、煤炭等工业部门,将块状物料由储料仓输送到受料装置(不适宜输送粉末状态的物料)。 槽式给矿机可以架设于地面,也可以吊装在矿仓卸料口上。槽底板作往复运动,其冲次为20-60次/分,冲程为20-200mm。冲程可由驱动装置偏心轮进行适当调整,偏心距为冲程之半。据一些选矿厂生产实践,对于粘性矿石,偏心距不应小于30mm。槽式给矿机的槽体宽度约为给料最大粒度的2-2.5倍。最大的槽式给矿机,可满足小于500mm粒度铁矿石的给矿。最常选用的规格是980*1240槽式给矿机,其给料粒度为350-0mm,适用于作为400*600鄂式破碎机的给料设备
【产品简介】一款用于大块物料的周期性往复式给料设备。
【进料粒度】:205-300mm
【生产能力】:10.5-300t/h
【应用范围】:适用于选矿、煤炭、化工及其它工业部门.
【产品介绍】:槽式给矿机可以架设于地面,也可以吊装在矿仓卸料口上。槽底板作往复运动,其冲次为20-60次/分,冲程为20-200mm
【产品改进】:根据用户要求,可将电机改为调速电机,以便调整给矿量。
优势特点
1、结构简单,喂料均匀,连续性能好。
2、随时改变和控制流量,操作方便可以均匀地调节给矿量。
3、传动平稳,传动效率高。
4、结构紧凑,设计合理。
5、品质优良,用途广泛。
工作原理
该设备一般安装在料仓出料口下部,矿石落入槽体底部的漏板上,底部漏板设置在滚轮上,并通过偏心机构使漏板与双出轴的减速机相连,然后通过联轴器与电动机相接。工作时,由电动机通过联轴器带动减速机,并通过偏心盘与设备在槽架底部和滚轮之间的漏盘一起往复直线运动,从而完成均匀给料。
技术参数
型号
|
出料口尺寸
宽×高(mm)
|
最大给料粒度
(mm)
|
给料能力
(t/h)
|
电机型号
|
电机功率
(kw)
|
重量
(kg)
|
CG300×300
|
300×300
|
50
|
10--20
|
Y90L-4
|
1.5
|
265
|
CG400×400
|
400×400
|
100
|
10--30
|
Y112M-6
|
2.2
|
535
|
CG600×500
|
600×500
|
200
|
10--50
|
Y112M-4
|
4
|
1045
|
CG700×500
|
700×500
|
250
|
10--60
|
1100
|
CG980×1240
|
980×800
|
350
|
36--90
|
Y160M-6
|
7.5
|
1710
|
