当前位置 : 首页 > 产品中心 > SF型浮选机 SF型浮选机

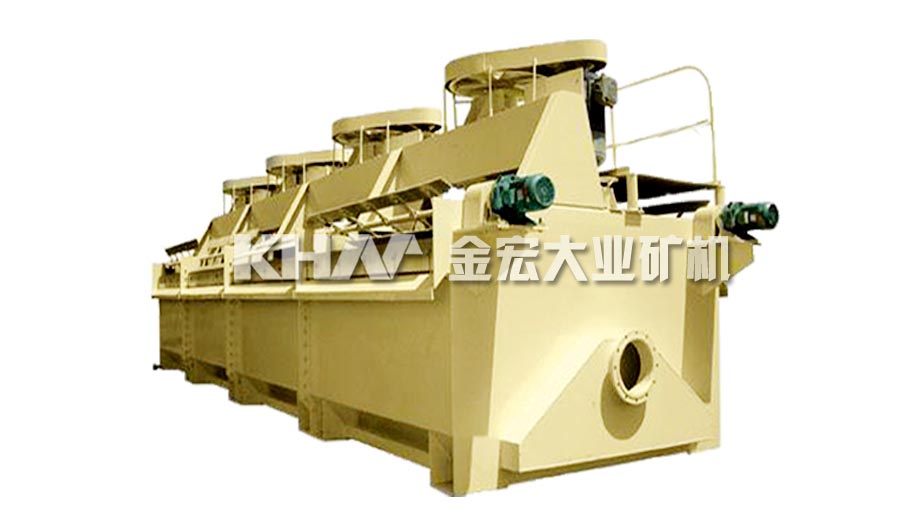

SF型浮选机

【产品简介】一款自吸浆、自吸气的机械搅拌式浮选机。
【有效容积】:0.37-20m³
【生产能力】:0.2-8m³/min
【应用范围】:有色黑色金属、煤莹石、滑石等。
【产品改进】叶轮两面带有后倾式叶片,可实现槽内矿浆双循环;前倾式槽体,死角小,泡沫运动速度快。

邮箱 : khmchina@163.com

产品介绍



        金宏大业 SF型浮选机是一款自吸浆、自吸气的机械搅拌式浮选机。有效容积为0.37-20m³

        该浮选机由电动机三角带传动带动叶轮旋转,产生离心作用形成负压,一方面吸入充足的空气与矿浆混合,一方面搅拌矿浆与药物混合,同时细化泡沫,使矿物粘合泡沫之上,浮到矿浆面再形成矿化泡沫。调节闸板高度,控制液面。

        本浮选机适用于有色黑色金属的选别,还可用于非金属如:煤莹石、滑石的选别。
       该浮选机由电动机三角带传动带动叶轮旋转,产生离心作用形成负压,一方面吸入充足的空气与矿浆混合,一方面搅拌矿浆与药物混合,同时细化泡沫,使矿物粘合泡沫之上,浮到矿浆面再形成矿化泡沫。调节闸板高度,控制液面,使有用泡沫被刮板刮出。

浮选机使用说明:
        开机前应先检查各部位螺栓,停机起动前应先手动代轮旋转,以防沉淀物淤积增加电动机负荷,工作时应细心调整闸门高度,使液面保持稳定,随时将矿浆液面上的矿化泡沫刮入流槽。叶轮与定子应保持一定的间距,磨损时应注意更换,泵体内轴承每三个月要保养一次。

易损件:叶轮,定子。







优势特点



1.吸气量大、功耗低。

2.易损件寿命长。

3.每槽兼有吸气、吸浆和浮选三重功能,自成浮选回路,不需任何辅助设备,水平配置,便于流程的变更。

4.矿浆循环合理,能最大限度地减少粗砂沉淀,有利于粗粒矿物浮选。

5.设有矿浆面的自控装置,调节方便。

6.叶轮带有后倾式的上下叶片。上叶片产生矿浆上循环,下叶片产生矿浆下循环。

7.机械搅拌,自吸气,自吸矿浆。

8.可与JJF型浮选机构成联合浮选机组,作为每一个作业的吸入槽。



工作原理



         SF型浮选机叶轮旋转时,上下叶轮腔内的矿浆在上下叶片的作用下产生离心力而被甩向四周,使上下叶轮腔内形成负压区。同时,盖板上部的矿浆经盖板上的循环孔被吸入上叶轮腔内,形成矿浆上循环。下叶片向四周甩出矿浆时,其下部矿浆向中心补充,这样就形成了矿浆的下循环。而空气经吸气管、中心筒被吸入到上叶轮腔,与被吸入的矿浆相混合,形成大量细小气泡,通过盖板稳流后,均匀地弥散在槽内,形成矿化气泡。矿化气泡上浮至泡沫层,由刮板刮出即为泡沫产品。



产品结构图

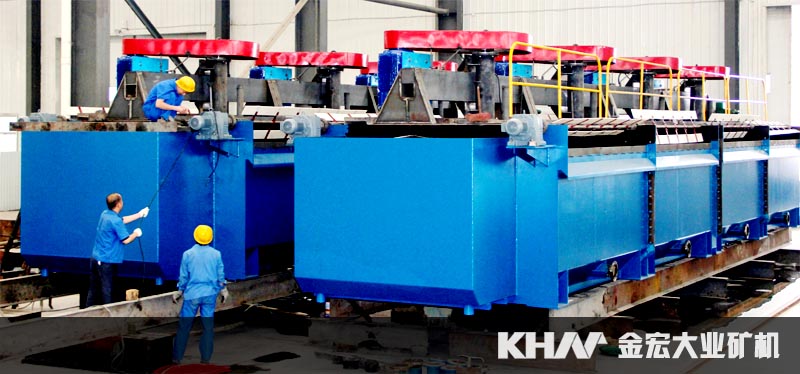

SF型浮选机



       金宏大业SF型浮选机采用了结构新颖的前倾式槽体,双面叶片水轮,配有导流管和假底装置,槽内矿浆按固定的流动方式进行上、下双循环,有利于粗粒矿物的悬浮,可自吸空气,自吸矿浆,不需要泡沫泵。

SF型浮选机可广泛用于有色金属、黑色金属、和非金属矿物的选别,适合于大、中型浮选厂的粗选和扫选作业。



技术参数



型号

有效容积(m3)

处理能力(m3/min)

叶轮直径(mm)

叶轮转速(r.p.m)

搅拌用电机功率(kw)

刮板用电机功率(kw)

单槽重量(kg)

SF-0.37

0.37

0.2-0.4

300

352-442

1.5

0.55

470

SF-0.7

0.7

0.3-1.0

350

336

3

1.1

970

SF-1.2

1.2

0.6-1.2

450

312

5.5

1.1

1400

SF-2.8

2.8

1.5-3.5

550

280

11

1.5

2120

SF-4

4

2-4

650

235

15

1.5

2600

SF-6

6

3-6

760

191

30

2.2

3000

SF-8

8

4-8

760

191

30

2.2

4292

SF-16

16

5-16

850

169

45

2.2

7415

SF-20

20

5-20

850

169

45

2.2

9823
