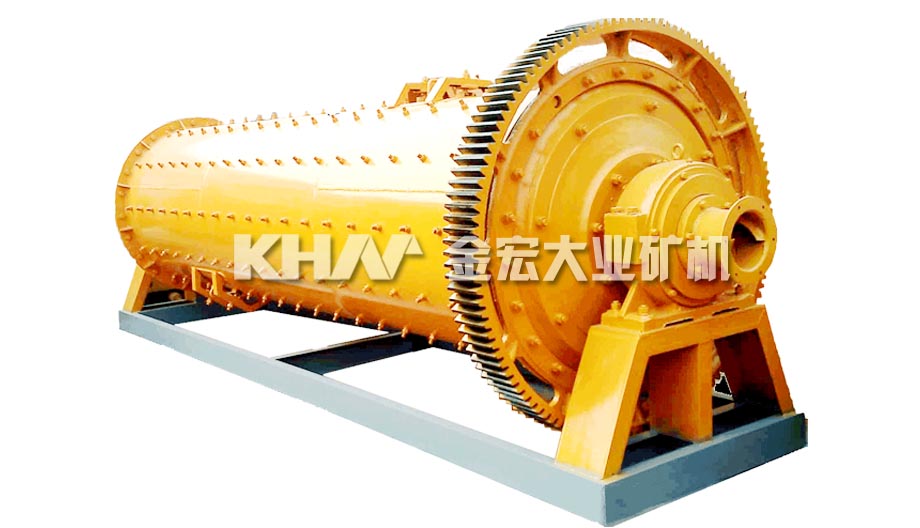

节能格子型球磨机是由金宏大业矿山机械集团研制的节能球磨机产品之一，具有启动容易、节能20-30%；采用沟槽式环形衬板，增加了球矿接触表面，加强研磨作用，且对矿石有提升能力，减小了能耗；并且采用大排矿口，提高生产能力等优势。磨矿产品粒度粗，常用于一段磨矿。

【进料粒度】：≤20-≤25mm

【装球量】：1.5-338t

【应用范围】：广泛应用于水泥，硅酸盐制品，新型建筑材料、耐火材料、化肥、黑色与有色金属选矿以及玻璃陶瓷等生产行业。

产品优势

1、中空轴采用铸钢件，内衬可拆换，回转大齿轮采用铸件滚齿加工，筒体内镶有耐磨衬板，具有良好的耐磨性。本机运转平稳，性能可靠。

2、传动采用大型双列调心滚子轴承代替滑动轴承，摩擦力大大降低，启动容易、节能20-30%。

3、采用沟槽式环形衬板，增加了球矿接触表面，加强研磨作用，且对矿石有提升能力，减小了能耗。

4、大排矿口，生产能力大。

5、直径2.1米以下磨机采用整体机架，便于土建施工和设备安装。

6、油雾润滑装置，保证大小齿轮润滑可靠。

工作原理

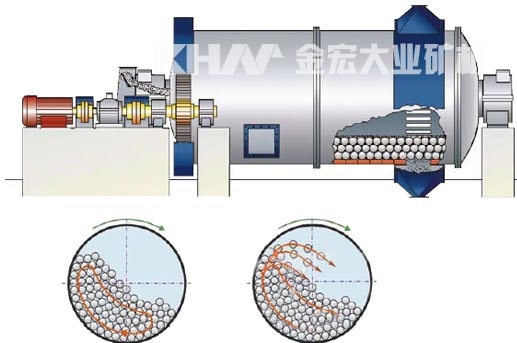

节能格子型球磨机主要部件是一个直径较小而长度较大的筒体，通过传动装置使其缓慢转动，物料从筒体给料端给入，在筒体内由于钢球及矿石本身的抛落冲击和自磨，物料得以粉碎。由于不断給入物料，其压力促使筒内物料由给料端向排料端移动。达到成品粒度的物料从筒体出料端排出。湿磨时，物料被水流带出;干磨时，物料被气流带出。直筒节能格子型球磨机在出料端有排料格子，磨机依靠格子板强制排矿，筒体内矿浆面低，减轻矿石过磨，并防止钢球排出。在相同生产条件下，生产能力较溢流型磨机高。筒体两端采用滚动轴承取代滑动轴承，节能显著。

技术参数
