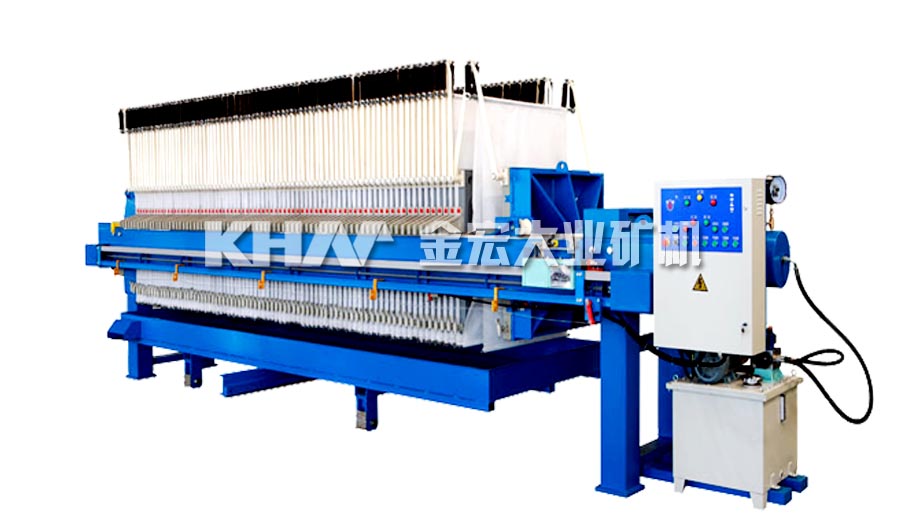

压滤机
压滤机广泛应用于医药、化工、标准件、制药、冶金、非标螺丝、染料、食品、酿造、陶瓷、炼油、污水处理等环保行业。
厢式压滤机使用范围：适用于精矿过滤，尾矿过滤干排作业，产品粒度可达-500目。
板框压滤机使用范围：（金、银、铜、铁、锌）矿、稀土等粉矿脱水、尾矿坝处理。
【产品简介】一款利用渣浆泵压力使得液体透过滤布出来的脱水设备。分为厢式压滤机和板式压滤机。
【过滤面积】20～1000m2
【产品改进】塑钢滤板精铸成型，耐高温、高压，经久耐用；可编程控制，自动化作业。
优势特点
设备性能稳定，自动化程度高、安全可靠、操作方便，可以实现反洗作业。
工作原理
厢式压滤机以滤布作为过滤介质进行固体与液体分离，它是对物料适应性较广的一种分离机械。其工作原理是：滤布平铺在滤板表面，被滤板表面突起的沟纹支撑着，滤板被夹紧后，滤布即为压紧面的密封填料，每相隔两块滤板之间的空腔成为一个单独的滤室，过滤时物料由中央进料口进入各滤室，滤液在供料压力的推动下通过滤布纤维间隙流到滤板沟纹表面，汇集后流出滤板。厢式压滤机按其滤液排出机外的形式也分为明流式和暗流式两种。
板框压滤机是以过滤形式进行固液分离作业，它是对物料适应性较广的一种分离机械设备，其工作原理是：物料进入由滤板、滤框组成的单独过滤室，在供料压力的推动下，滤液通过滤板、滤框压紧面间的过滤介质-滤布纤维间隙，流到滤板花纹表面上，汇集后流出机外，固体留在滤框内形成滤饼。板框压滤机按滤液排出机外的形式分二类：明流式（滤液是可见）和暗流式（滤液是不可见）的。
产品结构

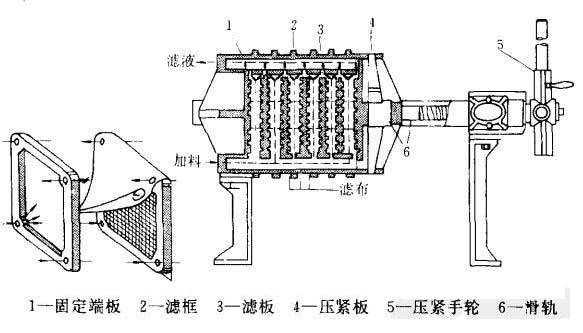

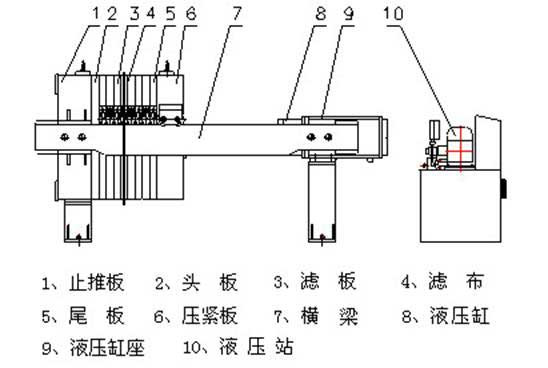

过滤机构由滤板、滤框、滤布、压榨隔膜组成，滤板 两侧由滤布包覆，需配置压榨隔膜时，一组滤板由隔膜板和侧板组成。厢式压滤机如左图，板式压滤机如右图。
技术参数
|
型号 |
过滤面积(m2) |
滤室数量 |
滤板规格 |
滤样厚度(mm) |
滤室容积(m3) |
过滤压力(Mpa) |
地脚中心(mm) |
外形尺寸(长×宽×高）(mm) |
电机功率(kw) |
重量(kg) |
|
XM/AZ800U |
20 |
20 |
800×800×55 |
25 |
0.239 |
0.5 |
2265 |
3215×1320×1160 |
2.2 |
2073 |
|
XM/AZ800U |
30 |
30 |
800×800×55 |
25 |
0.365 |
0.5-0.8 |
2815 |
3765×1320×1160 |
2.2 |
3090 |
|
XM/AZ800U |
40 |
40 |
800×800×55 |
25 |
0.491 |
0.5-0.8 |
3365 |
4315×1320×1160 |
2.2 |
3380 |
|
XM/AZ800U |
50 |
50 |
800×800×55 |
25 |
0.617 |
0.5-1 |
3915 |
4865×1320×1160 |
2.2 |
3090 |
|
XM/AZ800U |
60 |
60 |
800×800×55 |
25 |
0.743 |
0.5-1 |
4465 |
5415×1320×1160 |
2.2 |
4070 |
|
XM/AZ800U |
70 |
70 |
800×800×55 |
25 |
0.869 |
0.5-1.6 |
5015 |
5965×1320×1160 |
2.2 |
4360 |
|
XM/AZ800U |
80 |
80 |
800×800×55 |
25 |
0.995 |
0.5-1.6 |
5565 |
6515×1320×1160 |
2.2 |
4700 |
|
XM/AZ1000U |
100 |
62 |
1000×1000×60 |
30 |
1.48 |
0.5-1.6 |
5020 |
6110×1460×1360 |
3 |
6200 |
|
XM/AZ1000U |
120 |
75 |
1000×1000×60 |
30 |
1.8 |
0.5-1.6 |
5800 |
6890×1460×1360 |
3 |
6710 |
|
XM/AZ1250U |
150 |
58 |
1250×1250×65 |
30 |
2.26 |
0.5-1.6 |
5390 |
6920×1850×1620 |
3 |
11800 |
|
XM/AZ1250U |
180 |
69 |
1250×1250×65 |
30 |
2.7 |
0.5-1.6 |
6100 |
7630×1850×1620 |
3 |
12700 |
|
XM/AZ1250U |
200 |
79 |
1250×1250×65 |
30 |
3.02 |
0.5-1.6 |
6620 |
8150×1850×1620 |
3 |
13300 |
|
XM/AZ1250U |
220 |
84 |
1250×1250×65 |
30 |
3.29 |
0.5-1.6 |
7080 |
8610×1850×1620 |
3 |
13900 |
|
XM/AZ1250U |
250 |
95 |
1250×1250×65 |
30 |
3.73 |
0.5-1.6 |
7290 |
9320×1850×1620 |
3 |
14800 |
|
XM/AZ1500U |
300 |
77 |
1500×1500×70 |
32 |
4.76 |
0.7-1.6 |
7450 |
9100×1960×1780 |
5.5 |
27000 |
|
XM/AZ1500U |
320 |
83 |
1250×1250×65 |
32 |
5.14 |
0.7-1.6 |
7870 |
9520×1960×1780 |
5.5 |
27690 |
|
XM/AZ1500U |
340 |
88 |
1250×1250×65 |
32 |
5.45 |
0.7-1.6 |
8220 |
9870×1960×1780 |
5.5 |
28380 |
|
XM/AZ1500U |
350 |
90 |
1500×1500×70 |
32 |
5.58 |
0.7-1.6 |
8360 |
10010×1960×1780 |
5.5 |
28730 |
|
XM/AZ1500U |
380 |
98 |
1500×1500×70 |
32 |
6.08 |
0.7-1.6 |
8920 |
10570×1960×1780 |
5.5 |
29760 |
|
XM/AZ1500U |
400 |
103 |
1500×1500×70 |
32 |
6.39 |
0.7-1.6 |
9270 |
10920×1960×1780 |
5.5 |
30450 |
|
XM/AZ1500U |
450 |
116 |
1500×1500×70 |
32 |
7.21 |
0.7-1.6 |
10180 |
11830×1960×1780 |
5.5 |
32170 |
|
XM/AZ1500U |
500 |
128 |
1500×1500×70 |
32 |
7.96 |
0.7-1.6 |
11020 |
12670×1960×1780 |
5.5 |
33890 |
