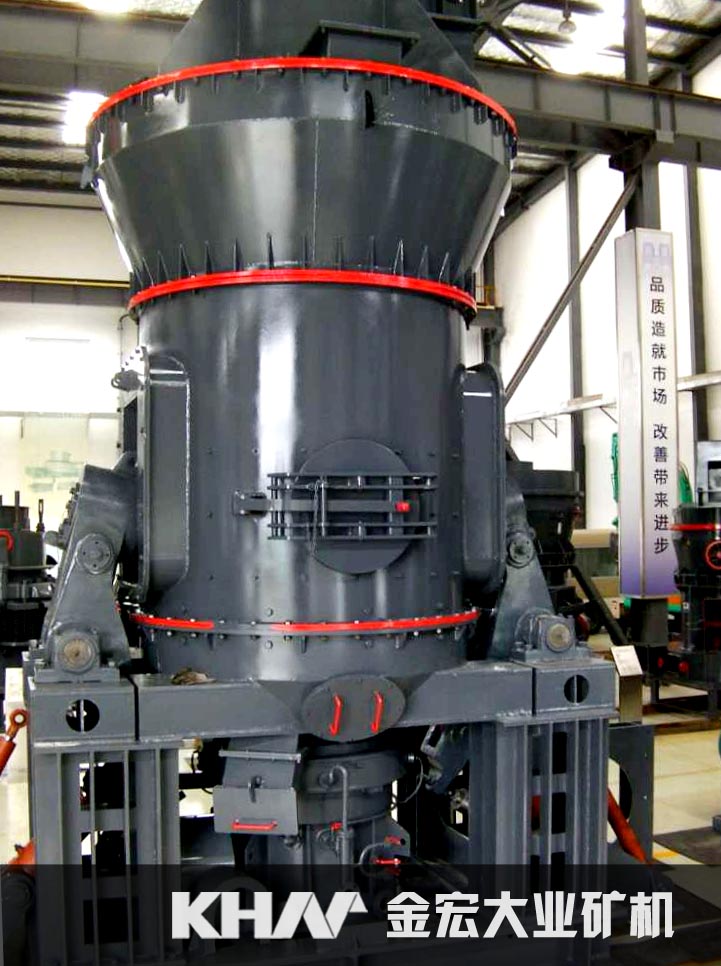

LM系列磨粉机是金恒大也矿山机械集团在相关的立磨技术也日臻成熟，立磨产品的技术优势日益凸显的形势下，积极吸取国外成功经验，并通过研发团队的不断技术创新升级，相继推出的具有自主知识产权的立磨产品。
【进料粒度】: 38-55mm
【生产能力】: 10-50T/h
【应用领域】:适用于水泥、电力、冶金、化工、矿石等行业的物料磨粉。
【适用物料】:水泥、 煤、 长石、 方解石、 滑石、 萤石、 铁矿、 铜矿、 磷矿石、 石墨、 石英、 矿渣等
产品优势
投资运营成本低
集破碎、干燥、粉磨、分级输送于一体，系统简单，布局紧凑，占地面积约为球磨系统的50%，而且可露天布置，因此降低了大量的投资费用.
磨粉效率高：采用磨辊在磨盘上直接碾压磨碎物料的研磨方式，能耗低，与球磨系统相比节约能耗30%～40%。 磨损少：由于工作中磨辊并不与磨盘直接接触，且磨辊与衬板采用优质材料制作，因此使用寿命长，磨损少。 由于热风在磨内直接与物料接触，
烘干能力强，可为立磨系统节省一台烘干机，既节省占地面积，又节约能源，且通过调节热风温度，能轻松应对不同湿度的物料。
成品稳定质量高
物料在磨内停留时间短，易于检测和控制产品粒度及化学成分，减少了重复碾磨，产品质量更稳定。
辊套和衬板不直接接触，产品中含铁量极少，且所含机械磨损铁易去除，用于粉磨白色或透明物料时，产品的白度和纯净度高。
装有防止辊套和磨盘衬板直接接触的限位装置，避免了破坏性冲击和剧烈震动，因此对成品的质量及稳定性起到了显著的保证作用。
操作维护更简便
装备有PLC/DCS自动控制系统，可实现远程控制，操作简便。
通过检修油缸，翻转动臂，更换辊套、衬板方便快捷，减少停机损失。
节能环保无污染
设备震动小，噪音低。
设备整体密封，系统在负压下工作，无粉尘外溢，环境清洁，满足国家环保要求。
工作原理
主电机通过减速机带动磨盘转动，同时热风从进风口进入立磨机体内，物料通过进料口落在磨盘中央，在离心力的作用下，物料从磨盘中央向边缘均匀移动，经过磨盘上的粉磨辊道区域时，受到磨辊的碾压，大块物料被直接压碎，细粒物料则受挤压后形成料床进行粒间粉碎。粉碎后的物料继续向磨盘边缘移动，直到被风环处的强气流带走，被气流带起的物料中，较大颗粒物料在自身重力作用下又重新掉落到磨盘上继续粉碎，其余物料则随气流进入高效动态分离器进行粉体分级，在高效动态分离器叶片的作用下，不符合细度要求的物料重新回到磨盘上进行粉磨，而符合细度要求的物料随气流经管道进入脉冲除尘器内进行收集，通过排料装置排出即为成品粉体。主机内混入物料的铁块等难磨杂物随物料移动至磨盘边缘时，由于自身重量大而不能被风吹起，落到磨机下腔被安装在磨盘底部的刮料板刮入排渣口后，排出主机外部。
技术参数
|
型号
|
LM130K
|
LM150K
|
LM170K
|
LM190K
|
LM220K
|
LM130M
|
LM150M
|
LM170M
|
LM190M
|
LM220M
|
LM130N
|
LM150N
|
LM170N
|
LM190N
|
LM220N
|
|
转盘中径(mm)
|
1300
|
1500
|
1700
|
1900
|
2200
|
1300
|
1500
|
1700
|
1900
|
2200
|
1300
|
1500
|
1700
|
1900
|
2200
|
|
产量 (th)
|
10-30
|
13-40
|
18-57
|
23-72
|
36-110
|
10-15
|
16-22
|
20-28
|
26-35
|
35-50
|
5-14
|
7-20
|
8-27
|
9-30
|
18-55
|
|
成品细度
|
µm
|
170-45
|
170-45
|
170-45
|
170-45
|
170-45
|
|
170-45
|
170-45
|
170-45
|
170-45
|
170-45
|
|
Mesh
|
80-325
|
80-325
|
80-325
|
80-325
|
80-325
|
|
80-325
|
80-325
|
80-325
|
80-325
|
80-325
|
|
煤粉细度 (R0.08)
|
|
5-20%
|
5-20%
|
5-20%
|
5-20%
|
5-20%
|
|
|
煤粉水份 (%)
|
|
<1%
|
<1%
|
<1%
|
<1%
|
<1%
|
|
成品水份 (%)
|
≤1%
|
≤1%
|
≤1%
|
≤1%
|
≤1%
|
|
≤1%
|
≤1%
|
≤1%
|
≤1%
|
≤1%
|
|
入磨物料粒度D80 (mm)
|
<10
|
<10
|
<10
|
<10
|
<10
|
<10
|
<10
|
<10
|
<10
|
<10
|
<10
|
<10
|
<10
|
<10
|
<10
|
|
入磨物料最大尺寸mm)
|
<38
|
<40
|
<42
|
<45
|
<50
|
<38
|
<40
|
<42
|
<45
|
<50
|
<38
|
<40
|
<42
|
<45
|
<50
|
|
不需烘干入磨物料水份 (%)
|
<4%
|
<4%
|
<4%
|
<4%
|
<4%
|
|
<4%
|
<4%
|
<4%
|
<4%
|
<4%
|
|
入磨物料水份 (%)
|
|
<15%
|
<15%
|
<15%
|
<15%
|
<15%
|
|
|
需烘干入磨物料水份 (%)
|
4%-15%
|
4%-15%
|
4%-15%
|
4%-15%
|
4%-15%
|
|
4%-15%
|
4%-15%
|
4%-15%
|
4%-15%
|
4%-15%
|
|
入磨风温 (℃)
|
<350
|
<350
|
<350
|
<350
|
<350
|
<350
|
<350
|
<350
|
<350
|
<350
|
<350
|
<350
|
<350
|
<350
|
<350
|
|
出磨风温 (℃)
|
70-95
|
70-95
|
70-95
|
70-95
|
70-95
|
75-95
|
75-95
|
75-95
|
75-95
|
75-95
|
70-95
|
70-95
|
70-95
|
70-95
|
70-95
|
|
原煤哈氏可磨指数 (HGI)
|
|
>55
|
>55
|
>55
|
>55
|
>55
|
|
|
主电机功率 (kw)
|
200
|
280
|
400
|
500
|
800
|
185
|
250
|
315
|
400
|
500
|
200
|
280
|
400
|
500
|
800
|
|
外形尺寸
|
Length (mm)
|
5520
|
6550
|
7170
|
7580
|
8080
|
5520
|
6550
|
7170
|
7580
|
8080
|
5520
|
6550
|
7170
|
7580
|
8080
|
|
Width (mm)
|
2500
|
3070
|
3460
|
3320
|
4660
|
2500
|
3070
|
3460
|
3320
|
6700
|
2500
|
3070
|
3460
|
3320
|
4660
|
|
Height (mm)
|
7060
|
7560
|
8300
|
8960
|
9020
|
7060
|
7560
|
8300
|
8960
|
9020
|
7060
|
7560
|
8300
|
8960
|
9020
|
