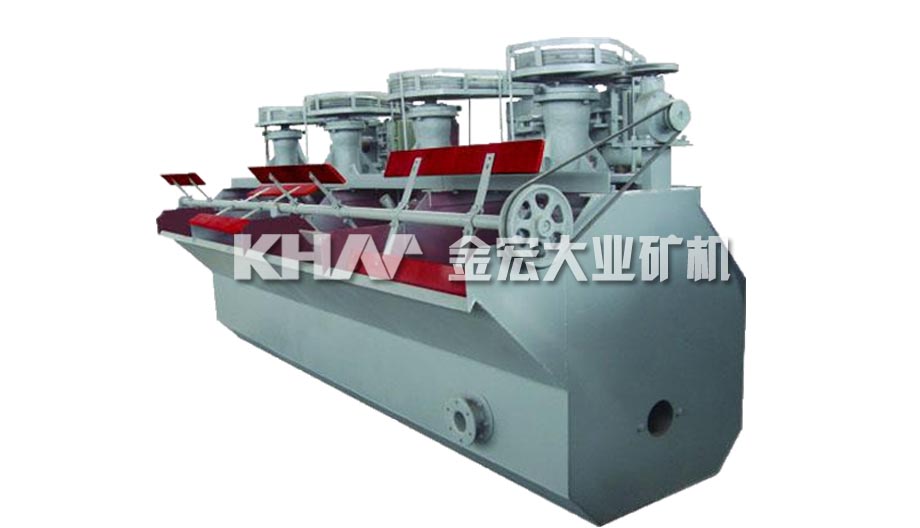

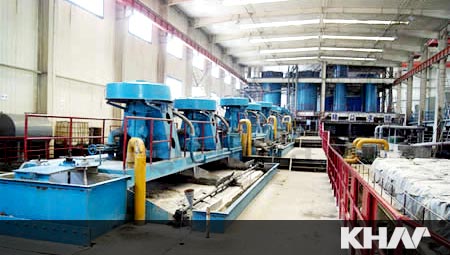

KYF型充气式浮选机

【生产能力】:0.2-38 m³/min
【最大充气量】:2m³/㎡·min
【产品介绍】:该浮选机采用“U”型槽体、空心轴充气和悬挂定子,尤其是采用了一种新式叶轮。这是一种叶片后倾一个角度的锥形叶轮,类似于高比转速的离心泵轮,扬送矿浆量大、压头小、功耗低且结构简单。

邮箱 : khmchina@163.com

KYF型充气式浮选机

这是一款不吸浆的充气机械搅拌式浮选机(参照芬兰奥托昆普OK型浮选机设计)。有效容积为1~38m3,该浮选机采用“U”型槽体、空心轴充气和悬挂定子,尤其是采用了一种新式叶轮。这是一种叶片后倾一个角度的锥形叶轮,类似于高比转速的离心泵轮,扬送矿浆量大、压头小、功耗低且结构简单。在叶轮腔中还装置了多孔圆筒形空气分配器,使空气能预先均匀地分散在叶轮叶片的大部分区域,提供了较大的矿浆-空气接角界面。

在浮选机工作时,随着叶轮的旋转,槽内矿浆从四周经槽底由叶轮下端吸到叶轮叶片之间,同时,由鼓风机给入的低压空气经空心轴和叶轮的空气分配器,也进入其中。矿浆与空气在叶片之间充分混合后,从叶轮上半部周边向斜上推出,由定子稳流和定向后进入整个槽子中。气泡上升到泡沫稳定区,经过富集过程,泡沫从溢流堰自流溢出,进入泡沫槽,还有一部分矿浆向叶轮下部流去,再经叶轮搅拌,重新混合形成矿化气泡,剩余的矿浆流向下一槽,直到最终成为尾矿。






优势特点

  • 功耗很小,可节能30-50%

  • 矿粒悬浮好,浮选指标高

  • 易损件磨损轻,寿命长

  • 机械搅拌式,不能自吸气,不能自吸矿浆,作业间需阶梯配置。

  • 可与XCF型浮选机构成联合浮选机组作直流槽。



工作原理

浮选机的结构装置:本机主要由矿浆槽、搅拌装置、充气装置、排出矿化泡装置、电动机等组成。
1、矿浆槽:它有进浆口,以及调节矿浆面的闸门装置,它主要由用钢板焊成的槽体和钢板与圆钢焊成的闸门组成。
2、搅拌装置:它用于搅拌矿浆,防止矿砂在槽体沉淀,它主要由皮带轮、叶轮、垂直轴等组成,叶轮是由耐磨橡胶制成的。
3、充气装置:它由导管进气管组成,当叶轮旋转时,叶轮腔中产生负压,将空气通过中空的泵管吸入,并弥散在矿浆中形成气泡群,这种带有大量气泡的矿浆由叶轮的旋转力而被很快的抛向定子,进一步使矿浆中的气泡细化,及消除浮选槽中矿浆流的旋转运动,造成大量垂直上升的微泡,为浮选过程提供必要的条件。

4、排除矿化气泡装置:它是将浮在槽面上的泡沫刮出,主要由电机带动减速器,减速器带动刮板组成。

KYF型充气式浮选机的叶轮旋转时,槽内矿浆从四周经槽底由叶轮下端吸入叶轮叶片间,同时,由鼓风机给入的低压空气经风道、空气调节阀、空心主轴进入叶轮腔的空气分配器中,通过分配器周边的孔进入叶轮叶片间,矿浆与空气在叶轮叶片间进行充分混合后,由叶轮上半部周边排出,排出的矿流向斜上方运动,由安装在叶轮四周斜上方的定子稳定和定向后,分散到整个槽子中。矿化气泡上升到槽子表面形成泡沫,泡沫自流到泡沫槽中,矿浆再返回叶轮区进行再循环,另一部分则通过槽间壁上的流通孔进入下槽进行再选别。

产品结构

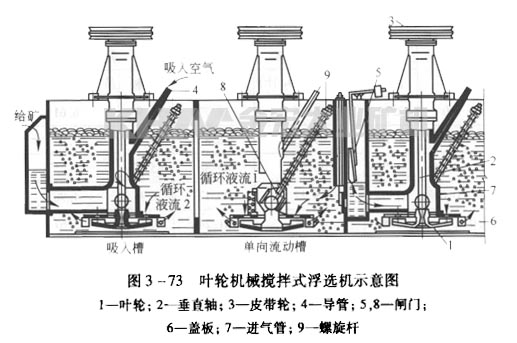

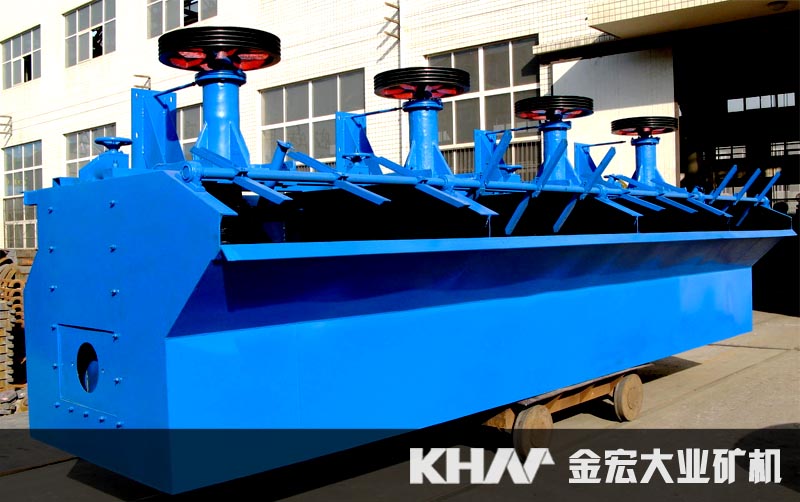

KYF型充气式浮选机有U型槽体浮选机和柱型槽体浮选机两种,浮选机主要由叶轮、定子、主轴、轴承体、空气调节阀和槽体等组成,如图所示。

KYF型充气式浮选机适用于大、中型选矿厂粗选和精选作业,可选别有色金属、黑色金属盒非金属矿物,入选物料粒度范围为0.3~0.01mm(-0.074mm粒级含量>50%)。

技术参数

型 号 有效容积 (m3) 处理能力(m3/min) 叶轮直径 (mm) 叶轮转速(r.p.m) 鼓风机风压(KPa ) 最大充气量 (m3/m2) 搅拌用电机功率 (kw) 刮板用电机功率 (kw) 重量 (kg)
KYF-1 1 0.2-1 340 281 ≥12.6 2 4 1.1 826
KYF-2 2 0.4-2 410 247 ≥14.7 2 5.5 1.1 1419
KYF-3 3 0.6-3 480 219 ≥19.8 2 7.5 1.5 1885
KYF-4 4 1.2-4 550 200 ≥19.8 2 11 1.5 2206
KYF-8 8 3.0-8 630 175 ≥21.6 2 15 1.5 3600
KYF-16 16 4.0-16 740 160 ≥25.5 2 30 1.5 5900
KYF-24 24 4.0-24 800 150 ≥30.4 2 30 1.5 7500
KYF-38 38 10-38 880 139 ≥34.3 2 45 1.5 10300
