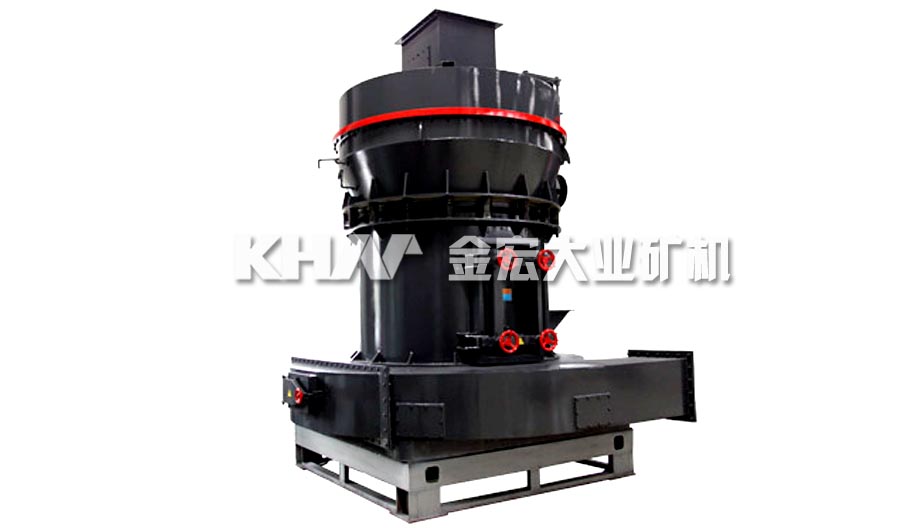

超压梯形磨粉机历经金宏大业科技专家多年潜心研制及创新性的开发，根据磨机用户的使用与建议，在高压悬辊磨粉机的基础上更新改进设计而成，为广大的国内外用户提供了一种最新型、高效、节能的高细制粉设备，该机型采用了梯形工作面、柔性连接、磨辊联动增压等五项磨机专利技术，开创了超压梯形磨粉机的世界最高水平。
-
-
【进料粒度】：≤15-≤25mm
【生产能力】：4-55t
【应用范围】：湿度在6%以下的非易燃易爆的矿山、冶金、化工，建材等行业280多种物料的高细制粉加工。
【产品介绍】：高强磨适用于粉碎重晶石、石灰石、陶瓷、矿渣等莫氏硬度不大于9.3级，湿度在6%以下的非易燃易爆的矿山、冶金、化工，建材等行业280多种物料的高细制粉加工，成品粒度在80-425目范围调节。
-
超压梯形磨粉机主要适用于冶金、建材、化工、矿山、高速公路建设、水利水电、耐火材料、钢铁等行业矿产品物料的粉磨加工，可加工石英、长石、方解石、滑石、重晶石、萤石、稀土、大理石、陶瓷、铝矾土、铁矿、铜矿、氧化铁红、锆英砂、矿渣、水泥熟料、活性炭、白云石、花岗岩、石榴子石、氧化铁黄、化肥、复合肥、粉煤灰、煤、菱美砂、氧化铬绿、金矿、红泥、粘土、高岭土、焦碳、煤矸石、瓷土、蓝晶石、氟石、膨润土、麦饭石、页岩、玄武岩、石膏、石墨、碳化硅、保温材料等莫氏硬度在9级以下，湿度在10%以下的各种非易燃易爆矿产物料。
-
-
-
-
性能特点
-
-
创新的磨辊磨环设计
-
多级阶梯状的磨辊和磨环设计，降低了物料下滑速度，延长了物料碾压时间，提高了成品细度和产量。
-
高效率的选粉装置
-
高密度高精度的叶轮装置，同等动力下成品产量提高50%以上。高效节能的离心引风机，大大提高了引风机效率。方便快捷的叶轮调整装置，提高了成品的精度。
-
高降耗的弹性连接
-
磨辊总成通过拉杆和水平放置的弹簧联接，产生的径向力避免了大块物料对设备的损耗。主机和选粉机的弹性连接，减轻了震动和噪音，提高了设备的使用寿命。
-
-
工作原理
-
-
-
-
-
-
-
-
选粉机通过调速电机带动转盘上的叶片旋转，形成对粉子的分级作用。合格的成品粉子通过叶片随气流吸入大旋风收集器内，气流与粉子被分离后，粉子被收集。不合要求的粉子被叶片抛向外壁与气流脱离，粗粉子因自身重力的作用落入磨室进行重磨。当带粉气流进入收集器时，是高速旋转状态，待气流与粉子分离后，气流体壁收缩向中心移动至锥底时形成一个旋转向上的气流圆柱，这时粉子掉落被收集。收集器下端装有锁粉器，其作用是将外界正压气体与收集器负压气体隔离开，如不装锁粉器或锁粉器的舌板吻合不严就会造成不出粉或出粉少，严重影响整机产量。
-
-

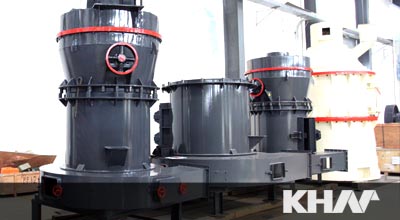

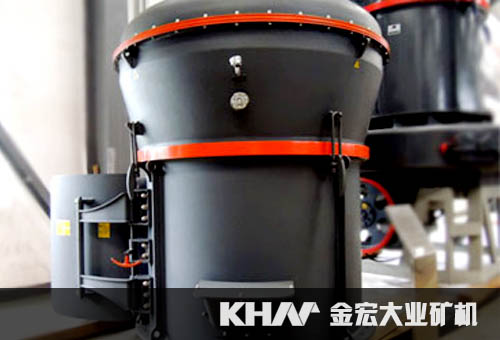

超压梯形磨粉机由主机、高密度选粉机、连接管道、高效节能离心引风机、方箱布袋除尘器、破碎机、畚斗提升机、储料斗、电磁振动给料机、电控柜等组成。主机通过减速机带动中心轴转动，轴的上端联结着梅花架，架上装有磨辊装置并形成摆动支点。磨辊装置不仅围绕中心轴回转，还围绕磨环公转，磨辊本身因摩擦作用而自转。梅花架下装有铲刀系统，其位置处于磨辊下端，铲刀与磨辊同转过程中把物料抛起喂入磨辊磨环之间，形成垫料层，该料层受磨辊旋转产生向外的离心力（即挤压力）将物料碾碎，由此而达到制粉目的。
-
-
技术参数
-
-
型号
名称 技术参数
|
TGM100 |
TGM130 |
TGM160 |
TGM190 |
|
最大进料尺寸(mm) |
25 |
30 |
35 |
40 |
成品粒度
Final size(mm) |
1.6-0.045
最细可达0.038 |
1.6-0.045
最细可达0.038 |
1.6-0.045
最细可达0.038 |
1.6-0.045
最细可达0.038 |
|
主机转速(r/min) |
130 |
103 |
82 |
66 |
磨辊
Roller |
数量(Piece) |
4 |
5 |
6 |
6 |
|
直径(mm) |
Φ310 |
Φ410 |
Φ440 |
Φ540 |
|
高度(mm) |
170 |
210 |
270 |
280 |
磨环
Ring |
直径(mm) |
Φ1050 |
Φ1400 |
Φ1750 |
Φ2050 |
|
高度(mm) |
170 |
210 |
270 |
280 |
电机功率
Power
(KW) |
主机功率(KW) |
37 |
75 |
132 |
200 |
|
风机功率(KW) |
37 |
75 |
132 |
200 |
|
分析机功率(KW) |
5.5 |
7.5 |
18.5 |
18.5 |
|
处理能力 Capacity(t/h) |
3-8 |
6-15 |
9-22 |
18-36 |
|
外型尺寸(mm) |
7325×7521×8200 |
8802×7505×9695 |
13025×7169×8355 |
16000×9400×9300 |
|
重量 Weight(t) |
16 |
26.1 |
38 |
50 |
|
注：表中处理能力指粉磨石灰石,其产品的通筛率为80%。 |
-
-
-
