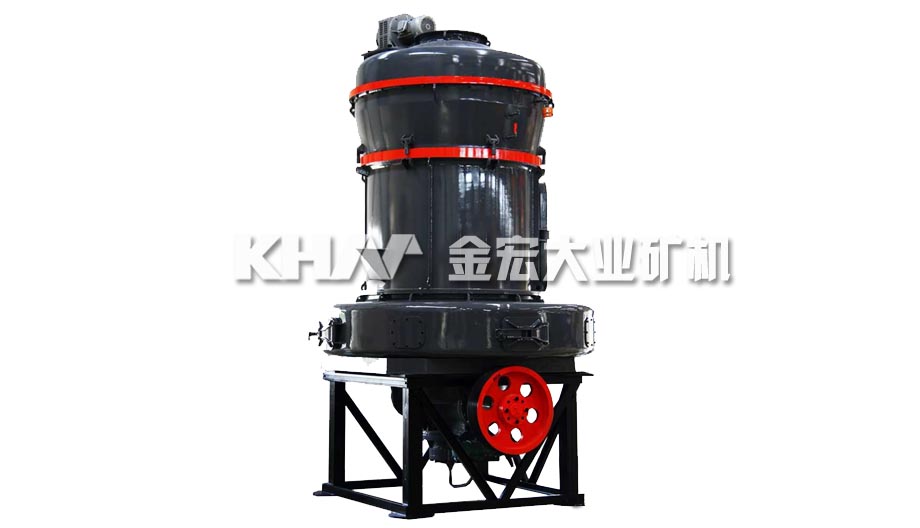

MTW系列欧版梯形磨粉机加强版是金宏大业权威专家吸收欧洲最新粉磨技术及理念，潜心开发出的具有国际领先技术水平，拥有多项自主专利技术产权的最新粉磨设备，该机型采用了锥齿轮整体传动、内部稀油润滑系统、弧形风道等多项最新的专利技术。该机极好的满足了客户对200-33μm（80-425Mesh）细粉的生产需求 。
【进料粒度】: 30-40mm
【生产能力】: 3.5-45T/h
【应用领域】:MTW系列欧版梯形磨粉机广泛适用于冶金、建材、化工等行业产品物料的粉磨加工。
【适用物料】:石英、 长石、 方解石、 滑石、 重晶石、 萤石、 稀土、大理石、 陶瓷、 铝矾土、 磷矿石、 锆英砂、 矿渣、 水渣、 水泥等。
产品优势
生产效率高
产量大：独特的曲面型铲刀设计，可将物料导向立面，使磨辊磨环上、中、下部都能粉磨，在均匀磨损的同时也增大了有效工作面积，提高了产量。
成品质量好：笼式、叶盘式选粉机，双重配置供选择，独特气密封装置，有效防止“跑粗粉”。
运行成本低
停机时间短：内置油泵,无需另配油泵或润滑站就可实现主轴与齿轮轴等轴承的循环润滑。
材料利用率高：铲刀采用分体式设计，更换时只需更换铲刀刃；刃部采用高耐磨合金材料，使用寿命长，极大地降低了生产成本。
系统能耗低
降低阻力：采用低阻力弧形风道，切向气流进入，进口顺滑阻力小，内部出口方向利于物料分散，不易堵料。
集粉效率高：集粉器独特的双筒隔离式结构，集粉效率高，循环粉体少。
占地面积小
结构紧凑：锥齿轮整体传动，结构更加紧凑，安装调节更方便快捷。
外观优美：外观采用弧形结构设计，优美简约，有档次。

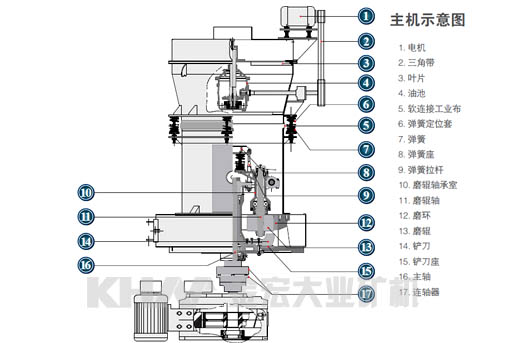

工作原理
大块状物料经颚式（锤式）破碎机破碎到所需粒度后，由提升机将物料送至储料斗，再经电磁振动给料机将物料均匀定量连续地送入主机磨室内进行研磨。粉磨后的物料被风机气流送入选粉机进行分级，在选粉机叶轮的作用下，不符合细度要求的物料落入磨室内重新碾磨，符合细度要求的物料则随气流经管道进入旋风集粉器内，进行分离收集，经排料装置排出即为成品粉体。分离后的气流通过旋风集粉器上端回风管进入风机。该系统属于闭路循环系统，并在正负压状态下运行。
由于磨室内被粉磨的物料含有一定的水份，研磨时产生的热量会导致磨室内的气体蒸发膨胀而改变系统的气流量，加上进料口及各管道结合处的密封性问题，外界空气的进入使得系统内的气流失去平衡，为此，通过设置在风机出风口的排气管阀门将多余气体导入袋式除尘器内，并经净化后排出，在调节系统气流平衡的同时实现环保生产。
技术参数
|
环辊数量（个）
|
4
|
4
|
5
|
5
|
|
磨辊大径X高度（mm）
|
Ф360×190
|
Ф460×240
|
Ф520×280
|
Ф640x 320
|
|
磨环内径X高度（mm）
|
Ф1100×190
|
Ф1380×240
|
Φ1750×280
|
Φ2150x 320
|
|
主机转速（rmin)
|
120
|
96
|
75
|
65
|
|
最大进料粒度（mm）
|
<30
|
<35
|
<40
|
<50
|
|
成品粒度（mm）
|
1.6-0.045,
最细可达 0.038
|
1.6-0.045,
最细可达 0.038
|
1.6-0.045,
最细可达 0.038
|
1.6-0.075,
最细可达 0.038
|
|
产量（th）
|
3.5-10
|
6.5-15
|
11-25
|
30-45
|
|
全套外形尺寸（mm）
|
8625×7933×8642
|
10920×9470×10227
|
12275×9555×9916
|
14730x 10860x 10341
|
|
主机电动机
|
型号
|
Y280M-6
|
Y315M-6
|
Y355M2-8
|
Y3-355-4-8
|
|
功率（kw）
|
55
|
90
|
160
|
280
|
|
转速（rmin)
|
980
|
990
|
740
|
740
|
|
选粉机调速电机
（变频电机）
|
型号
|
Y132M-4
|
Y180M-4
|
Y200L-4
|
YVP280M-4
|
|
功率（kw）
|
7.5
|
18.5
|
30
|
90
|
|
转速（rmin)
|
1440
|
1470
|
1470
|
1470
|
|
离心引风机电动机
|
型号
|
Y250M-4
|
Y315-4
|
Y315L2-4
|
Y315L2-4
|
|
功率（kw）
|
55
|
110
|
200
|
315
|
|
转速（rmin)
|
1480
|
1480
|
1480
|
1480
|
|
提升机
|
斗提型号
|
TH210
|
TH315
|
TH315
|
TB315
|
|
电机型号
|
Y100L2-4
|
Y112M-4
|
Y112M-4
|
Y160M-4
|
|
电机功率（kw）
|
3
|
3
|
4
|
11
|
|
转速（rmin)
|
1430
|
1430
|
1440
|
1440
|
|
颚式破碎机
|
型号
|
PE250×400
|
PE250×750
|
PE250×750
|
PC1010
|
|
电机型号
|
Y180L-6
|
Y200L2-6
|
Y200L2-6
|
Y315M2-6
|
|
功率（kw）
|
15
|
22
|
22
|
110
|
|
转速（rmin)
|
970
|
970
|
970
|
990
|
|
电磁振动给料机
|
型号
|
GZ2F
|
GZ3F
|
GZ4F
|
GZ5F
|
|
功率（kw）
|
0.15
|
0.2
|
0.45
|
0.65
|
