产品特点

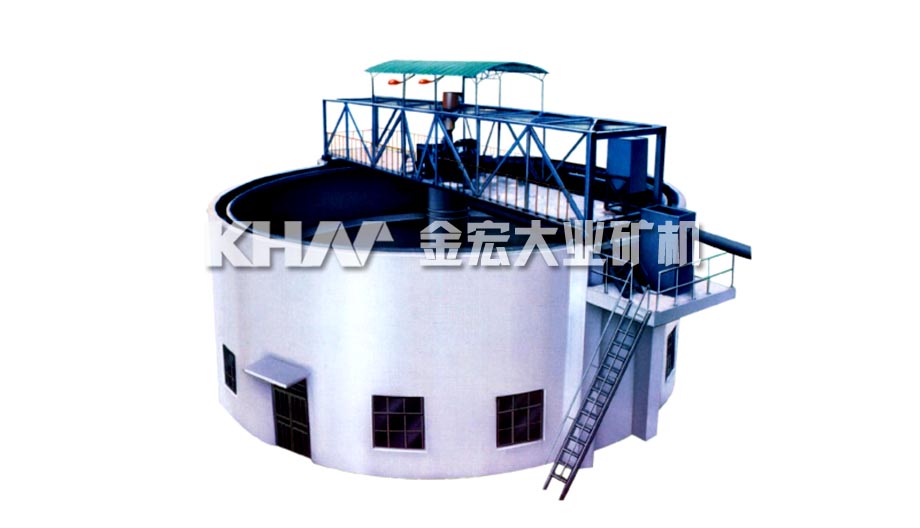

产品结构图
液压马达传动中心浓密机主要是由传动装置、桥架、加药装置、入料管、固定筒、布料筒、刮板、轴、长耙、短耙、吊杆、电控装置、液压站、维修用吊架等组成。
技术参数
液压马达传动中心浓密机技术参数表
|
型号 |
浓缩池内径m |
池中心深度m |
沉淀面积m2 |
耙架每转时间min/r |
提耙高度mm |
处理量t/d |
驱动功率kW |
|
NZY-6 |
6 |
3.0～3.2 |
28 |
2.5～5.0 |
350 |
50～100 |
3 |
|
NZY-9 |
9 |
3.5～3.8 |
63.6 |
3.0～5.0 |
350 |
120～175 |
3 |
|
NZY-12 |
12 |
3.5～3.8 |
113 |
4.0～7.0 |
350 |
200～300 |
4 |
|
NZY-15 |
15 |
4.0～4.5 |
176 |
5.0～10.0 |
450 |
350～400 |
5.5 |
|
NZY-18 |
18 |
4.0～4.5 |
254 |
8.0～12.0 |
450 |
600～800 |
5.5 |
|
NZY-20 |
20 |
4.0～4.5 |
314 |
8.0～12.0 |
450 |
800～1000 |
7.5 |
|
NZY-24 |
24 |
4.5～5.5 |
450 |
9.0～12.0 |
450 |
1000～1300 |
7.5 |
|
NZY-30 |
30 |
4.5～5.5 |
706 |
10.0～14.0 |
450 |
1500～1800 |
11 |
|
NZY-38 |
38 |
6.5～8.0 |
1134 |
15.0～22.0 |
600 |
1800～2200 |
15 |
|
NZY-40 |
40 |
6.5～8.0 |
1256 |
15.0～22.0 |
600 |
2200～2400 |
15 |
|
NZY-45 |
45 |
6.5～8.0 |
1590 |
15.0～22.0 |
600 |
2400～2800 |
15 |
|
NZY-53 |
53 |
6.5～8.0 |
2206 |
15.0～22.0 |
600 |
3000～3500 |
15 |
|
NZY-60 |
60 |
7.0～8.5 |
2827 |
16.0～50.0 |
600 |
3500～5000 |
18.5 |
|
NZY-75 |
75 |
8.0～10.0 |
4418 |
20.0～80.0 |
800 |
7500～10000 |
22 |
|
NZY-100 |
100 |
8.0～10.0 |
7853 |
35.0～80.0 |
800 |
10000～15000 |
30 |
