摇床是用于选别细粒物料的重力选矿设备，广泛应用于选别锡、钨、金银、铅、锌、钽、铌、铁、锰、钛铁和煤等。我厂生产摇床历史悠久，并不断开发创新，从最初的直条床面摇床基础上发展到单曲波床面摇床（上世纪70年代），再到双曲波床面摇床（上世纪90年代），使摇床的处理量、回收率和富集比都有大幅度的提高。

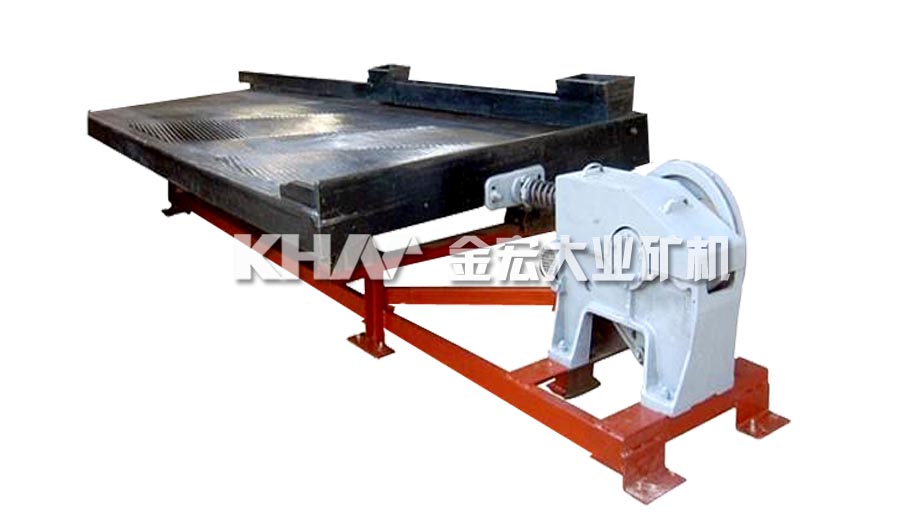

【产品简介】一款利用床面的不对称往复运动实现轻重矿物分选的重选设备。

【生产能力】0.1～1.8 t/h

【产品改进】采用凸轮杠杆式床头，改变滑动头在摇臂上的位置可以调节冲程，冲次则由平滑电机皮带轮调节

性能特点

摇床是结合了国内摇床和重力选矿技术，具有富集比高、选别效率好、操作简单等优点，且一次得出最终精矿和最终尾矿。与传统工艺相比具有不用药剂、耗能低、便于管理等优点，具有较高的性能价格比。

• 横向坡度调节范围大（0～10°），冲程容易调节；

• 在改变横向坡度和冲程时，亦可保持床面运行平稳；

• 弹簧放置在机箱内，结构紧凑；

• 不消耗药剂，耗电很少

工作原理

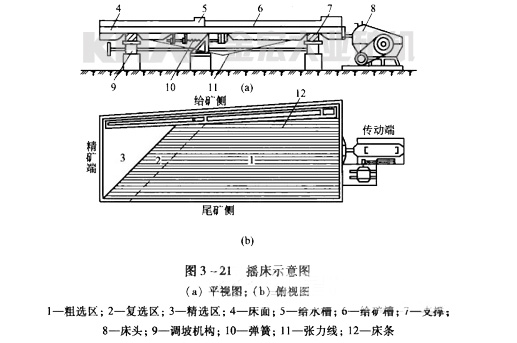

矿粒群从床面上角的给矿槽送入，同时由给水槽供给横向冲洗水，于是矿粒在重力，横向流水冲力，床面作往复不对称运动所产生的惯性和摩擦力的作用下，按比重和粒度分层，并沿床面作纵向运动和沿倾斜床面作横向运动。比重和粒度不同的矿粒沿着各自的运动方向逐渐扇形流下，分别从精矿端和尾矿侧的不同区排出，最后被分成精矿，中矿和尾矿。摇床可用于粗选、精选、扫选等不同作业，选别粗砂(2-0.5mm)、细砂(0.5-0.074mm)、矿泥(-0.074)等不同粒级。当处理钨、锡等矿石时，摇床的有效回收粒度范围为2-0.22毫米，也可用于选别铁、锰矿石和煤。
