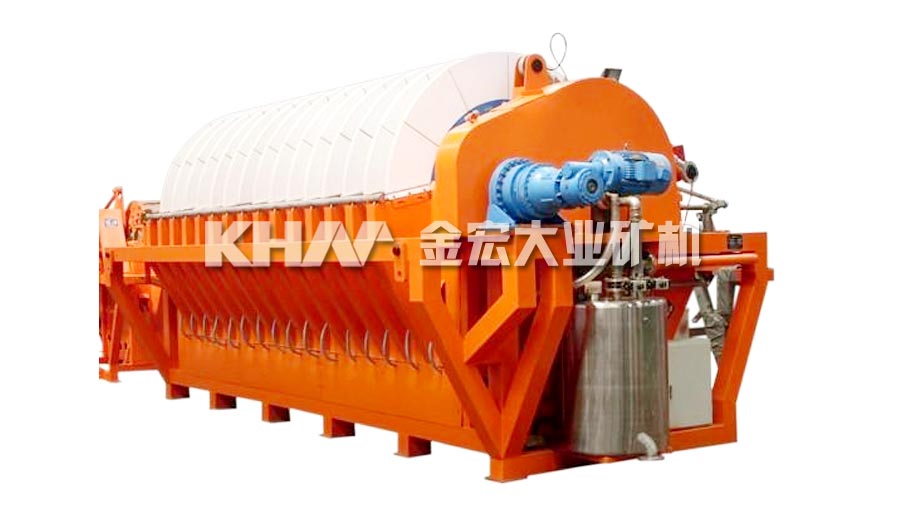

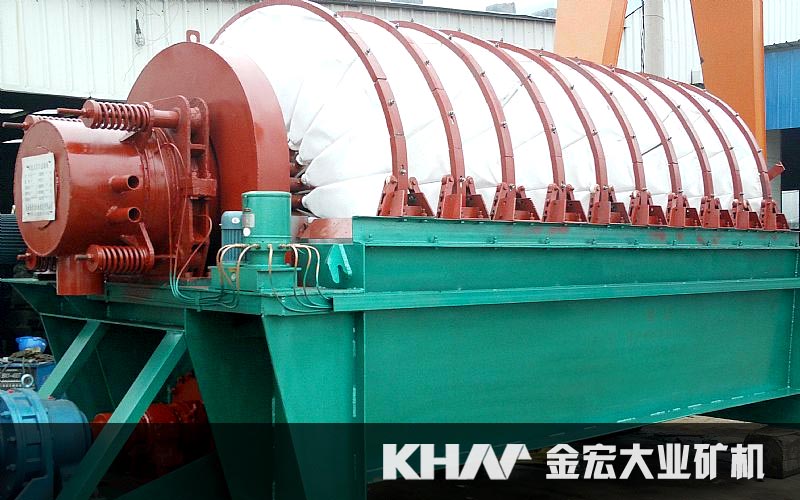

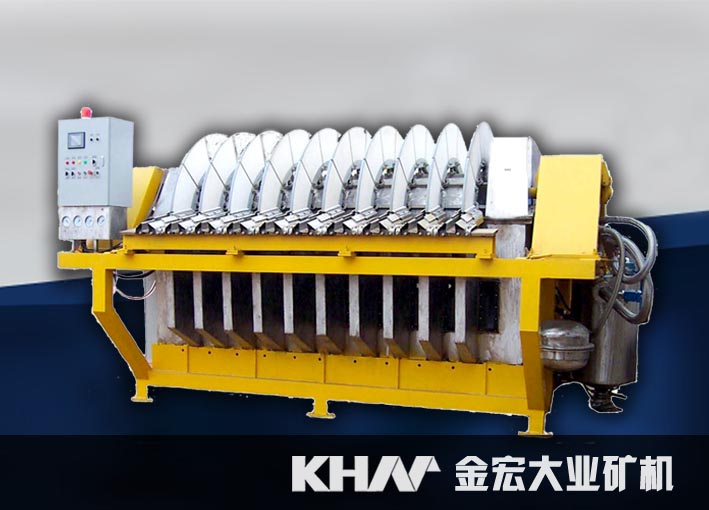

真空过滤机
真空过滤机适于处理含有矿泥的细粒精矿。主要用于过滤浮选精煤和尾煤以及有色金属精矿等细粒物料的脱水，也可用于冶金、化工、石油、污水处理等方面的固液分离。
【产品简介】一款由扇形板组成立式圆盘的真空过滤设备。
【过滤面积】9～116m2
【产品改进】聚丙烯塑料滤板，重量轻、抗腐蚀；传动机构可以无级调速，按需要改变主轴转速。
优势特点
-
过滤面积大，处理量大。
-
脱水充分。
-
技术经济效果显著。
-
占地面积小、制造容易、吸附能力强等。
工作原理
过滤圆盘在矿浆槽中缓慢转动，借助真空泵形成的压力差，使固体颗粒吸附在圆盘的滤布上，形成一定厚度的滤饼。滤液透过滤饼和滤布从中心轴排除，滤饼在刮刀和鼓风机产生的压力风作用下，掉进卸滤饼槽中。
适于处理含有矿泥的细粒精矿。主要用于过滤浮选精煤和尾煤以及有色金属精矿等细粒物料的脱水，也可用于冶金、化工、石油、污水处理等方面的固液分离。
技术参数
|
型号 |
过滤面积(m2) |
过滤盘数 |
过滤盘直径(mm) |
圆盘转速(r.p.m) |
主传动电动机功率(kw) |
搅拌用电动机功率(kw) |
外形尺寸(长×宽×高)(mm) |
重量(kg) |
|
PG9-2 |
9 |
2 |
1800 |
0.08～1.89 |
1.1 |
1.1 |
2290×2510×2100 |
2510 |
|
PG18-4 |
18 |
4 |
1800 |
0.254～1.14 |
1.5 |
1.1 |
2833×2340×2295 |
3980 |
|
PG27-6 |
27 |
6 |
1800 |
0.254～1.14 |
1.5 |
1.1 |
3820×2300×2320 |
4620 |
|
PG39-4 |
39 |
4 |
2700 |
0.074～0.72 |
1.5 |
1.5 |
3015×3275×3275 |
5650 |
|
PG58-6 |
58 |
6 |
2700 |
0.254～1.14 |
2.2 |
2.2 |
3930×3355×3275 |
10980 |
|
PG78-8 |
78 |
8 |
2700 |
0.254～1.14 |
2.2 |
2.2 |
4700×3400×3300 |
13600 |
|
PG116-12 |
116 |
12 |
2700 |
0.285～1.285 |
4 |
4 |
6330×3355×3275 |
15000 |
