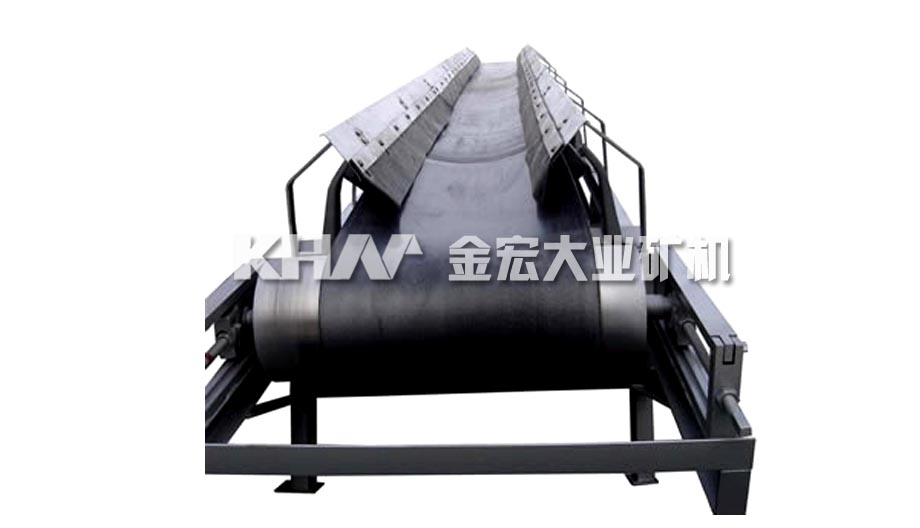

大倾角波状挡边带式输送机
大倾角波状挡边带式输送机广泛应用于煤炭、冶金、建材、粮食、化工、电力等部门，在井下采矿工程、露天采矿、大型自卸船等方面都有所应用。
【产品简介】一款近距离、大倾角输送物料的带式输送机。
【输送能力】13-794 m3/h<br>
【产品改进】采用具有波状挡边和横隔板的输送带，倾角可在0-90°范围任意布置。
-
优势特点
1.提升高度大
2.大倾角输送，节省占地面积，降低设备投资和工程造价
3.垂直布置时，全封闭设置，密封性能好、灰尘少，环保工
工作原理

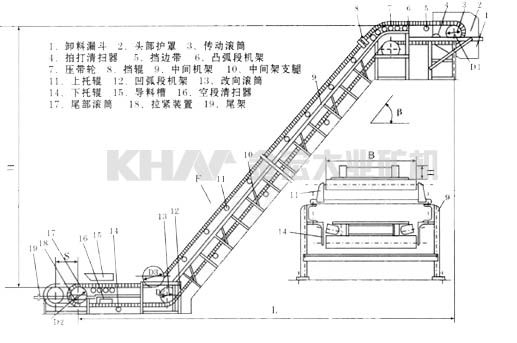

大倾角波状挡边带式输送机结构是在平行橡胶运输带两侧粘上可自由伸缩的橡胶波形立式“裙边”，在裙边之间又粘有一定强度和弹性的横隔板组成匣形斗，使物料在斗中进行连续输送。
技术参数
具体如何选用合适的皮带机请联系我们，我们的专家会给与您最合适的建议。
|
项目
|
带宽
(mm)
|
挡边高度
(mm)
|
输送倾角30°
|
输送倾角45°
|
输送倾角60°
|
输送倾角90°
|
|
型号
|
输送量(m3/h)
|
输送量(m3/h)
|
输送量(m3/h)
|
输送量(m3/h)
|
|
DJ50-8
|
500
|
80
|
46
|
35
|
25
|
13
|
|
DJ50-12
|
500
|
120
|
71
|
57
|
40
|
21
|
|
DJ65-12
|
650
|
120
|
104
|
83
|
58
|
31
|
|
DJ65-16
|
650
|
160
|
120
|
97
|
69
|
37
|
|
DJ80-12
|
800
|
120
|
128
|
102
|
72
|
38
|
|
DJ80-16
|
800
|
160
|
157
|
127
|
90
|
48
|
|
DJ80-20
|
800
|
200
|
195
|
157
|
112
|
60
|
|
DJ80-24
|
800
|
240
|
235
|
195
|
142
|
76
|
|
DJ100-12
|
1000
|
120
|
172
|
137
|
96
|
51
|
|
DJ100-16
|
1000
|
160
|
216
|
157
|
124
|
66
|
|
DJ100-20
|
1000
|
200
|
267
|
216
|
153
|
82
|
|
DJ100-24
|
1000
|
240
|
327
|
271
|
197
|
106
|
|
DJ120-16
|
1200
|
160
|
275
|
222
|
158
|
85
|
|
DJ120-20
|
1200
|
200
|
331
|
267
|
190
|
102
|
|
DJ120-24
|
1200
|
240
|
419
|
347
|
253
|
136
|
|
DJ120-30
|
1200
|
300
|
466
|
384
|
278
|
149
|
|
DJ140-20
|
1400
|
200
|
395
|
318
|
226
|
121
|
|
DL140-24
|
1400
|
240
|
500
|
414
|
302
|
162
|
|
DJ140-30
|
1400
|
300
|
564
|
465
|
337
|
180
|
|
DJ140-40
|
1400
|
400
|
794
|
680
|
524
|
281
|
