当前位置 : 首页 > 产品中心 > 鄂式破碎机 鄂式破碎机

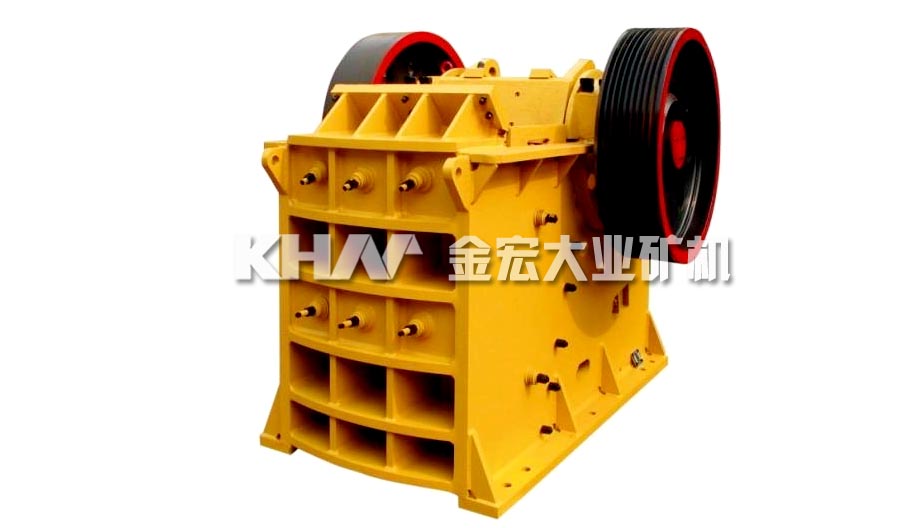

鄂式破碎机

【进料粒度】:120-1500mm
【生产能力】:1-2200t/h
【应用范围】:冶金、化工、建材、电力、交通等工业部门。
【产品介绍】:颚式破碎机是矿山破碎生产中常见的破碎设备。我们生产的鄂式破碎机最高抗压强度为320MPa。 能满足多种物料的破碎加工处理。

邮箱 : khmchina@163.com

    鄂式破碎机是出现较早的破碎设备,因其构造简单、坚固、工作可靠、维护和检修容易以及生产和建设费用比较少,直到现在仍然广泛地在冶金、化工、建材、电力、交通等工业部门,用于破碎抗压强度在147245MPa的各种矿石和岩石的粗、中、细碎。近年来,我厂为满足冶金、矿山、建筑等工业部门破碎高强度、高硬度的微碳铬铁的需要,专门研制了强力鄂式破碎机



       颚式破碎机主要用于对各种矿石与大块物料的中等粒度破碎,广泛运用于矿山、冶炼、建材、公路、铁路、水利和化工等行业。被破碎物料的最高抗压强度为320MPa





产品特点:



1.深腔破碎,高效节能

优化型深腔破碎,无死区,进料和破碎效率大大提升,单机节能15%-30%,系统节能一倍以上。

2.承载力强,稳定性高

更大的锻坯加工重型偏心轴、高锰钢鄂板以及高等铸钢动鄂总成,设备承载能力更强,稳定性更高。

3.工艺先进,使用寿命长

借鉴世界先进制造工艺,数字化分析各部件运行情况,内部结构精密,设备使用寿命大大延长。







4.集中润滑系统,易保养

独特设计的集中润滑系统,部件润滑更加快捷,保养工作量小。

5.结构简单,检修方便

在复摆式基本原理下,精简多余部件,设备整体结构简洁高效,破碎能力强,操作和维护方便,运 营费用低。

6.出料调节范围大,一机多用

垫片式排料调整装置,出料调节范围大,增加了设备使用时的灵活性,可满足客户多种加工要求。

7.噪音低,粉尘少

设备参照国家环保标准,噪音低,可配套设备除尘,施工环境完全符合环保要求



工作原理:

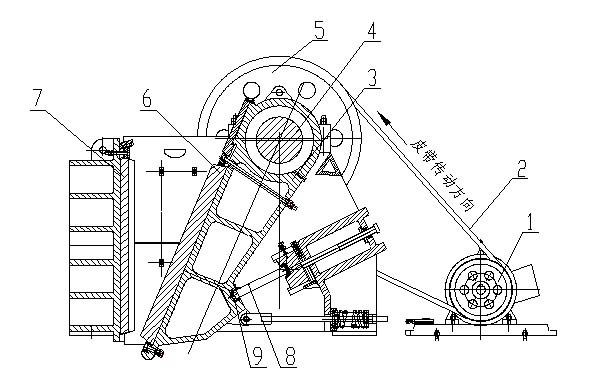

     颚式破碎机破碎方式为曲动挤压型,运作原理主要模拟动物的两颚运动。工作时,电动机驱动皮带和皮带轮,通过偏心轴使动颚上下运动,当动颚上升时,肘板和动颚间夹角变大,从而推动动颚板向定颚板接近,物料通过两颚板之间的挤压、搓、碾等实现多重破碎;当动颚下行时,肘板和动颚间夹角变小,动颚板在拉杆、弹簧的作用下离开定颚板,已破碎物料在重力的作用下,经颚腔下部的出料口自由卸出。随着电动机的连续转动,动颚做周期性的压碎和排料,实现批量生产。

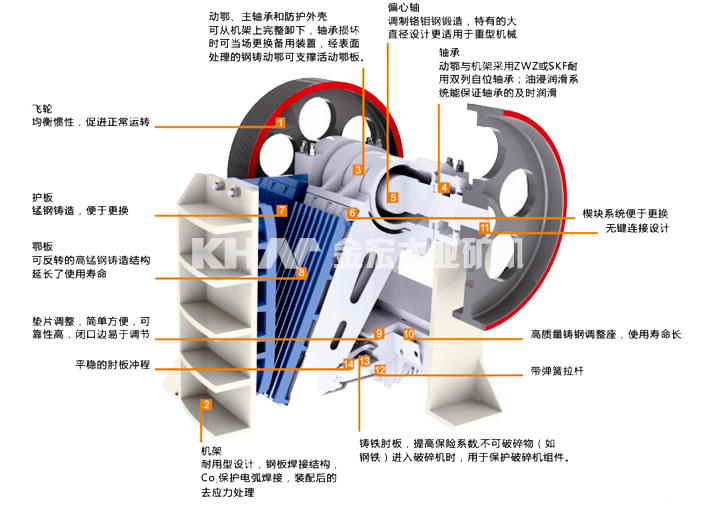

        颚式破碎机主要由机架、偏心轴、大皮带轮、飞轮、侧护板、肘板、肘板后座、调隙螺杆、复位弹簧、固定颚板与活动颚板等组成,其中肘板还起到保险作用。



技术参数:



型号

进料口尺寸
(mm

最大进
料粒度
(mm)

排料口调
整范围
(mm)

处理能力
(t/h)

偏心轴转速
(r/min)

电动机功率
(kw)

总重量
(t)

外形尺寸
(长×宽×高)
(mm)

PE-150×250

150×250

125

10-40

1-3

250

5.5

0.8

720×660×850

PE-200×300

200×300

180

15-50

2-6

260

7.5

1.2

910×750×990

PE-200×350

200×350

180

18-70

3-10

260

11

1.5

1000×870×990

PE-250×400

250×400

210

20-60

5-20

300

15

2.8

1300×1090×1270

PE-400×600

400×600

340

40-100

16-60

275

30

7

1730×1730×1630

PE-500×750

500×750

425

50-100

40-110

275

55

12

1980×2080×1870

PE-600×750

600×750

500

150-200

80-240

275

55

15.8

2070×2000×1920

PE-600×900

600×900

500

65-160

50-180

250

55

17

2190×2206×2300

PE-750×1060

750×1060

630

80-140

110-320

250

110

29

2660×2430×2800

PE-800×1060

800×1060

640

130-190

130-330

250

110

29.8

2710×2430×2800

PE-830×1060

830×1060

650

160-220

150-336

250

110

30.7

2740×2430×2800

PE-870×1060

870×1060

660

200-260

190-336

250

110

31.5

2810×2430×2800

PE-900×1060

900×1060

685

230-290

230-390

250

110

33

2870×2420×2940

PE-900×1200

900×1200

750

95-165

220-450

200

110

52

3380×2870×3330

PE-1000×1200

1000×1200

850

195-265

315-500

200

110

55

3480×2876×3330

PE-1200×1500

1200×1500

1020

150-350

400-800

180

160-220

100.9

4200×3300×3500

PE-1500×1800

1500×1800

1200

220-350

500-1000

180

280-355

122

5160×3660×4248

PE-1600×2100

1600×2100

1500

300-400

1300-2200

160

350-380

150.6

6210×4013×4716

PEX-150×750

150×750

120

18-48

8-25

320

15

3.8

1200×1530×1060

PEX-250×750

250×750

210

25-60

13-35

330

30

5.5

1380×1750×1540

PEX-250×1000

250×1000

210

25-60

16-52

330

30

7

1560×1950×1390

PEX-250×1200

250×1200

210

25-60

20-61

330

37

9.7

2140×1660×1500

PEX-300×1300

300×1300

250

20-90

16-105

300

55

15.6

2720×1950×1600
